从完成一个grpc服务开始逐步搭建微服务集群

简易微服务集群搭建指南

这篇文章是一篇偏操作的文章，跟随这篇文章，你可以学会：

搭建一个简单的grpc服务；
使用Docker将服务打包；
使用k8s将服务以Deployment的形式部署，并以Service的形式对外开放；
在k8s中，区分内部服务与外部服务；

这篇文章主要面对基本什么都不会的hxd，所以比较细致，比较流水账，可以自行选择需要的部分来看。

同时，这篇文章只负责教怎么做，至于grpc、k8s都是啥可以自行百度。

完成一个简单的`grpc`服务并在本机运行

`grpc`安装

grpc是谷歌推出的一款rpc框架，它支持多种语言并且使用范围颇广，它的安装也可以参考grpc官方文档。在安装grpc前，需要先安装好golang，并且对GOPATH进行配置，并将$GOPATH/bin添加入PATH。

首先安装Protocol Buffer：

sudo apt install -y protobuf-compiler

安装完成后，需要使用protoc --version进行验证，确保工具可用。

接下来安装go语言的插件：

go install google.golang.org/protobuf/cmd/protoc-gen-go@v1.26
go install google.golang.org/grpc/cmd/protoc-gen-go-grpc@v1.1

如果没有意外的话，grpc就安装好了。

`grpc`创建简单服务并在本地运行

在这一小节中，我们使用grpc完成一个简单的ping-pong服务：

服务端开放一个远程调用方法，接收来自客户端的字符串
- 客户端发来的是ping，那么服务端返回pong
- 客户端发来的不是ping，服务端返回错误。

完成这一服务后，我们将在本地运行该程序。

项目结构

在GOPATH下，先新建pingpong文件夹，并在进入文件夹后执行：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [17:35:56]
$ go mod init
go: creating new go.mod: module pingpong

在本项目中，所有文件都存储在一个项目中，其中gomod用于存储项目名称和依赖的包信息，项目的其他部分由三个文件夹组成：

client protobuf go.mod service

protobuf：用于定义服务端接口，生成中间代码；
service：引用并实现protobuf中定义的接口，对外提供服务；
client：通过protobuf生成的中间代码访问service，完成远程过程调用；

在项目编译完成后，将存在两个可执行文件：

service：运行service后，将开启服务，等待客户端访问；
client：用于访问service ；

`protobuf`的定义与中间代码的生成

在protobuf文件夹中新建pingpong.proto进行编辑，我们希望：

服务端对外提供pingpong服务；
服务端接收pingpongRequest，并且返回pingpongResponse给客户端。

因此做出如下定义：

syntax = "proto3";

option go_package = "pingpong/protobuf";

service Ops {
  // PingPong return pong if request.message euqal to ping.
  rpc PingPong (PingPongRequest) returns (PingPongResponse) {}
}

message PingPongRequest {
  string message = 1;
}

message PingPongResponse {
  string message = 1;
}

通过service Ops定义了一个Ops服务，其中有一个远程调用方法PingPong，该方法接收PingPongRequest，返回PingPongResposne。
通过message PingPongRequest定义了消息，消息中包含一个string类型的成员，被称为message；

除此之外，还对包名等进行了定义：

通过option go_package：定义包所在路径为pingpong/protobuf，pingpong/protobuf就是当前项目的包名（与gomod项目名一致）；

接下来，我们生成中间代码：

protoc ./pingpong.proto  --go_out=. --go-grpc_out=.

将生成的代码放到本目录下，然后运行go mod tidy即可。

运行完go mod tidy后，go.mod文件如下：

module pingpong/protobuf

go 1.17

require (
	google.golang.org/grpc v1.42.0
	google.golang.org/protobuf v1.27.1
)

require (
	github.com/golang/protobuf v1.5.0 // indirect
	golang.org/x/net v0.0.0-20200822124328-c89045814202 // indirect
	golang.org/x/sys v0.0.0-20200323222414-85ca7c5b95cd // indirect
	golang.org/x/text v0.3.0 // indirect
	google.golang.org/genproto v0.0.0-20200526211855-cb27e3aa2013 // indirect
)

到此为止，protobuf已经编写完成。

实现`service`

接下来在service中实现服务接口，服务接口的实现与运行分为两部分：

首先：需要实现protobuf中定义的接口；
其次：需要将实现好的对象注册到服务中；

实现代码如下：

package main

import (
	"context"
	"fmt"
	"log"
	"net"

	"pingpong/protobuf"

	"google.golang.org/grpc"
)

// service impl protobuf.Ops to provide pingpong service.
type service struct {
	protobuf.UnimplementedOpsServer
}

// PingPong check req.Message, for msg euqal to ping, return pong, else return error.
func (s *service) PingPong(ctx context.Context, req *protobuf.PingPongRequest) (*protobuf.PingPongResponse, error) {
	if req.Message == "ping" {
		return &protobuf.PingPongResponse{Message: "pong"}, nil
	}

	return nil, fmt.Errorf("expect message = ping, but get message = %v", req.Message)
}

func main() {
	lis, err := net.Listen("tcp", "0.0.0.0:23333")
	if err != nil {
		log.Fatalf("failed to listen: %v", err)
	}

	s := grpc.NewServer()
	protobuf.RegisterOpsServer(s, &service{})

	if err := s.Serve(lis); err != nil {
		log.Fatalf("failed to serve: %v", err)
	}
}

在这里，我们定义了service结构体，它实现了protobuf中的OpsServer接口，定义如下：

// OpsServer is the server API for Ops service.
// All implementations must embed UnimplementedOpsServer
// for forward compatibility
type OpsServer interface {
	// PingPong return pong if request.message euqal to ping.
	PingPong(context.Context, *PingPongRequest) (*PingPongResponse, error)
	mustEmbedUnimplementedOpsServer()
}

随后，在main函数中，我们监听了23333端口，并且使用protobuf.RegisterOpsServer方法注册服务，最终使用 s.Serve(lis)的方法运行服务。

到此为止，pingpong服务已经实现了，运行service后，会开启并长期保持grpc服务。

实现`client`

接下来我们实现client，在这里我们会利用protobuf生成的代码来访问service；访问的过程也是非常简单：

首先：指定目标服务的ip:port，新建一个client；
随后：通过client封装好的方法直接访问即可；

实现如下：

package main

import (
	"context"
	"log"
	"pingpong/protobuf"

	"google.golang.org/grpc"
)

func main() {
	conn, err := grpc.Dial("localhost:23333", grpc.WithInsecure())
	if err != nil {
		log.Fatalf("did not connect: %v", err)
	}
	defer conn.Close()

	client := protobuf.NewOpsClient(conn)

	pingReq := &protobuf.PingPongRequest{Message: "ping"}
	pingResp, err := client.PingPong(context.Background(), pingReq)
	log.Printf("send req = %v, get resp = %v, %v", pingReq, pingResp, err)

	otherReq := &protobuf.PingPongRequest{Message: "not ping"}
	otherResp, err := client.PingPong(context.Background(), otherReq)
	log.Printf("send req = %v, get resp = %v, %v", otherReq, otherResp, err)
}

在这里：

首先：使用grpc.Dial方法指定service地址为localhost:23333，建立与service的连接，并通过该链接生成client；
随后：使用client封装的PingPong方法，分别向service发送message为ping和not ping的两条消息，并分别打印其结果；

这里的client代码，会向service发送两个rpc请求，并输出其返回结果，运行结束后将直接退出。

编译并运行服务端与客户端

通过go build进行编译，编译时通过-o指定输出文件名称分别为client_exec、service_exec：

go build -o ./client_exec ./client/main.go
go build -o ./service_exec ./service/main.go

先运行service_exec，效果如下（没有输出任何提示信息，因为我没有Println）：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [17:58:37]
$ ./service_exec

再运行client_exec，效果如下：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [18:01:59]
$ ./client_exec
2021/12/06 18:02:04 send req = message:"ping", get resp = message:"pong", <nil>
2021/12/06 18:02:04 send req = message:"not ping", get resp = <nil>, rpc error: code = Unknown desc = expect message = ping, but get message = not ping

这里一共输出了两条记录：

第一条记录表示向服务端发送了ping，并且收到了message = pong；
第二条记录表示向服务端发送了not ping，并且：
- 收到的resp = nil，表示消息体为空；
- 同时收到了来自服务端的错误提示；

简单总结

在这一节中，你学习到了：如何安装、编写、运行grpc。并且在本机上运行了grpc服务，还通过自定义的client访问了其中的pingpong方法。

你已经完成了一个类似于helloworld的grpc项目！

接下来，我们会将这个项目通过docker打包成镜像，并且在kubernetes集群中以服务的方式运行。

将`grpc`服务打包为镜像并发布到`DockerHub`

编写`Dockerfile`

Dockerfile用于描述镜像的构建过程，我们写了如下的dockerfile：

FROM golang:1.16 as builder

WORKDIR /go/src/pingpong
COPY . .

RUN go env -w GO111MODULE=on && \
    go env -w GOPROXY=https://goproxy.io && \
    go build -tags netgo -o pingpong_service ./service/main.go

FROM busybox

COPY --from=builder /go/src/pingpong/pingpong_service /pingpong_service

EXPOSE 23333
ENTRYPOINT [ "/pingpong_service" ]

这里可以分为上下两部分理解：

第一部分中，这一部分将根据源码构建可执行文件，过程中使用golang:1.16作为builder：
- 通过WORKDIR规定，所有指令在路径/go/src/pingpong中执行
- 同时，将本地pingpong下的所有代码拷贝到容器中的工作目录中；
- 最后，运行go build，编译service代码，生成可执行文件到/go/src/pingpong/pingpong_service
第二部分中，构建运行镜像，第二部分的构建结果将作为最终的结果：
- 本部分基于busybox，相较于第一部分基于的镜像，这是一个非常轻量的linux环境；
- 随后：使用COPY指令，指定从builder的/go/src/pingpong/pingpong_service拷贝到/pingpong_service；这一步将刚才编译好的可执行文件拷贝到运行镜像中。
- 最后：通过EXPOSE指令对外暴漏23333端口，并通过ENTRYPOINT指定，容器运行时，直接执行编译好的可执行文件pingpong_service；

上面这种写法的主要优势在于通过利用了golang:1.16这个非常完备的编译镜像进行编译，再利用alpine这个体积非常小的镜像进行执行，最终构建出的镜像体积非常小。

编译容器并在本地运行

执行命令:

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [18:29:47] C:1
$ docker build -t pingpong_service .

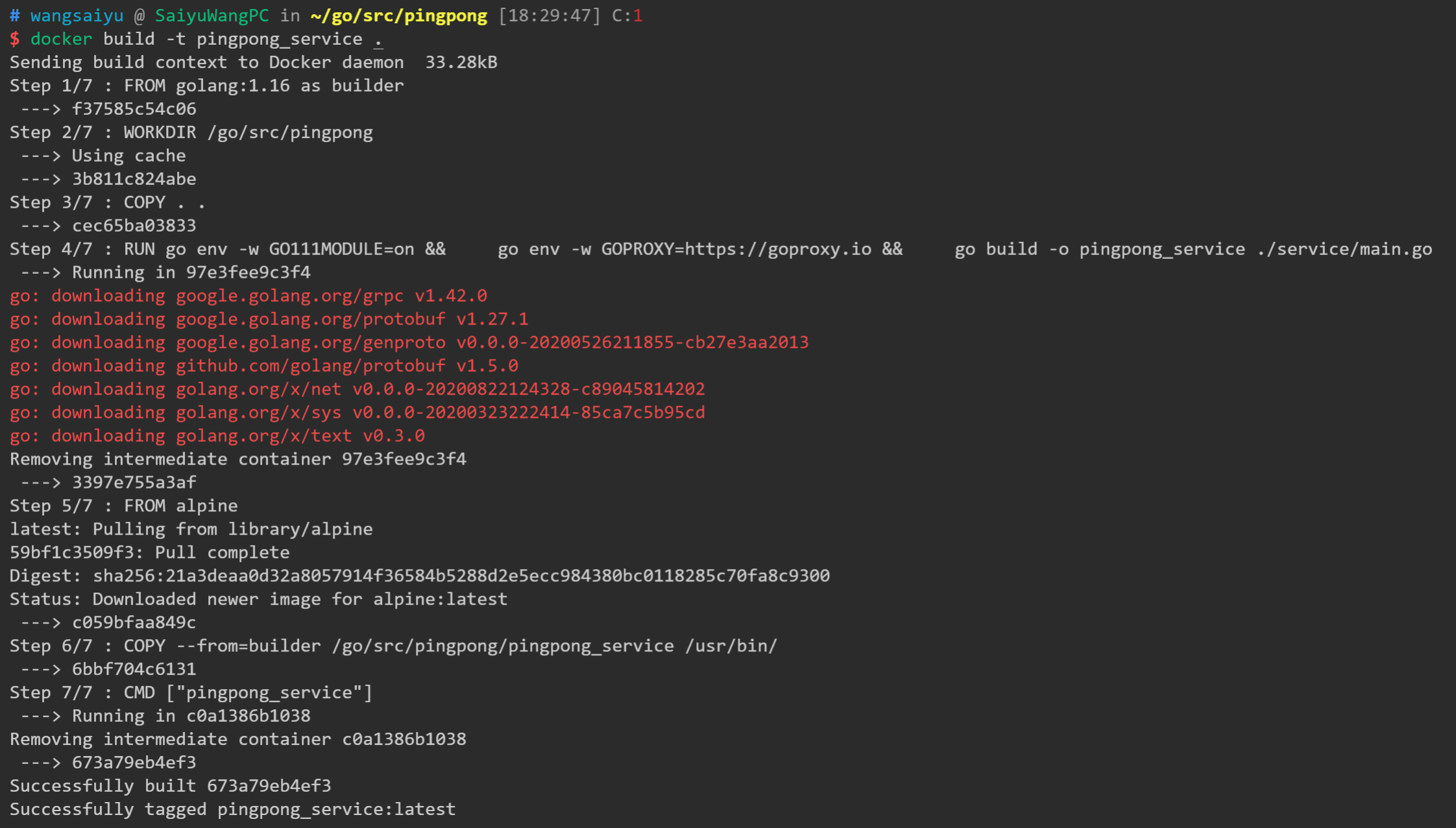

这表示基于当前目录的Dockerfile构建镜像，并将构建结果命名为pingpong_service，等待指令运行结束后，可以观察到提示：

通过docker images来看一下本地是否有相应的镜像存在：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [18:39:06] C:130
$ docker images
REPOSITORY         TAG       IMAGE ID       CREATED         SIZE
pingpong_service   latest    673a79eb4ef3   5 minutes ago   17.1MB

这个镜像的大小仅有17.1MB。

接下来，需要通过docker run指令来将容器跑起来，但是在跑容器之前，需要注意：

pingpong_service在启动时会绑定23333接口，将其封装到镜像内后，绑定的不是本机的23333接口；

因此需要将镜像的23333接口，映射到本地的23333接口，这个概念非常容易理解，因此在运行时，通过-p host_port:container_port方法进行映射，同时使用-d使得服务能够后台运行：

docker run -d -p 23333:23333 pingpong_service

运行起来后，使用指令docker ps来查看跑起来的镜像：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [20:31:39]
$ docker ps -a
CONTAINER ID   IMAGE                    COMMAND                  CREATED         STATUS         PORTS                                                                                                                                  NAMES
3defb55eace9   pingpong_service         "/pingpong_service"      4 minutes ago   Up 4 minutes   0.0.0.0:23333->23333/tcp, :::23333->23333/tcp                                                                                          competent_mayer

接下来，继续使用上一节中编译出来的client_exec来验证是否可用，得到结果如下，证明服务可用：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [20:41:52] C:130
$ ./client_exec
2021/12/06 20:41:53 send req = message:"ping", get resp = message:"pong", <nil>
2021/12/06 20:41:53 send req = message:"not ping", get resp = <nil>, rpc error: code = Unknown desc = expect message = ping, but get message = not ping

将容器推送到`DockerHub`

DockerHub和GitHub有点相似，GitHub作为代码的存储仓库存在，而DockerHub作为docker镜像的存储仓库存在。

想要使用DockerHub，需要现在DockerHub官网注册账号，注册账号完毕后，在命令行中通过docker_id和密码登录：

docker login

首先使用docker tag为镜像命名，其中pcgvphonebackend是docker_id，需要根据自身情况修改：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [21:04:50] C:130
$ docker tag pingpong_service:latest pcgvphonebackend/pingpong_service:v1

在打好标签后就可以推送到远端了：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [21:08:16] C:130
$ docker push pcgvphonebackend/pingpong_service:v1
The push refers to repository [docker.io/pcgvphonebackend/pingpong_service]
4df9e337354e: Pushed
9f2549622fec: Mounted from library/busybox
v1: digest: sha256:e443f60b2bfa24ea89c984a815f1f753b810934a37d55c74c8ce3463b9276270 size: 738

经过推送后，在任何机器上都可以通过docker pull pcgvphonebackend/pingpong_service:v1来拉取该镜像。

简单总结

在这一节中，我们学会了将一个服务包装成镜像，并把它通过docker运行。在包装、部署的过程中：

我们通过区分 builder和运行容器的方法降低运行容器的体积；
通过将容器推送到DockerHub降低远程部署难度；

但是在实际开发过程中，一个服务会在集群中被部署多份，服务间的访问往往不能通过ip:port直接访问。在下一节中，将学习如何使用k8s部署容器到集群。

k8s集群搭建

k8s需要一个master节点和多个worker节点，这就意味着需要多台物理机或是虚拟机，对多台机器进行操作无疑是繁琐的。minikube将这个过程简化，直接敲两行命令就能起一个集群，非常适合我这种搭个玩具的需求。

因此，在这节中，我们会：使用minikube搭建3节点k8s集群，并且使用kubectl对集群进行管理。

安装`kubectl`

在安装minikube前需要先安装kubectl，从名字上就能看出来，kubectl是用于管理k8s集群的命令行工具。安装过程可以参考k8s官方文档。下面基本上就是把官方文档抄了一遍，没啥意思。

首先使用curl下载kubectl的可执行文件。

curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"

再下载校验和文件，并且进行校验

curl -LO "https://dl.k8s.io/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl.sha256"
echo "$(<kubectl.sha256) kubectl" | sha256sum --check

收到结果kubectl: OK说明校验通过，最后直接安装：

sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl

安装完成后，验证一下是否可用：

$ kubectl version

Client Version: version.Info{Major:"1", Minor:"22", GitVersion:"v1.22.4", GitCommit:"b695d79d4f967c403a96986f1750a35eb75e75f1", GitTreeState:"clean", BuildDate:"2021-11-17T15:48:33Z", GoVersion:"go1.16.10", Compiler:"gc", Platform:"linux/amd64"}

此时k8s集群根本不存在，所以kubectl还没啥用。

安装`minikube`并搭建集群

接下来安装minikube并且用它搭个集群，这个过程也是跟着minikube官方文档进行操作即可，看二道贩子写的也没啥意思。

直接下载二进制文件，并安装即可。

curl -LO https://storage.googleapis.com/minikube/releases/latest/minikube-linux-amd64
sudo install minikube-linux-amd64 /usr/local/bin/minikube

安装完成后，验证一下是否安装成功：

$ minikube version
minikube version: v1.24.0
commit: 76b94fb3c4e8ac5062daf70d60cf03ddcc0a741b

接下来，使用minikube搭建一个集群，这个过程minikube官方文档中写的也是非常详细，建议直接看官方文档。

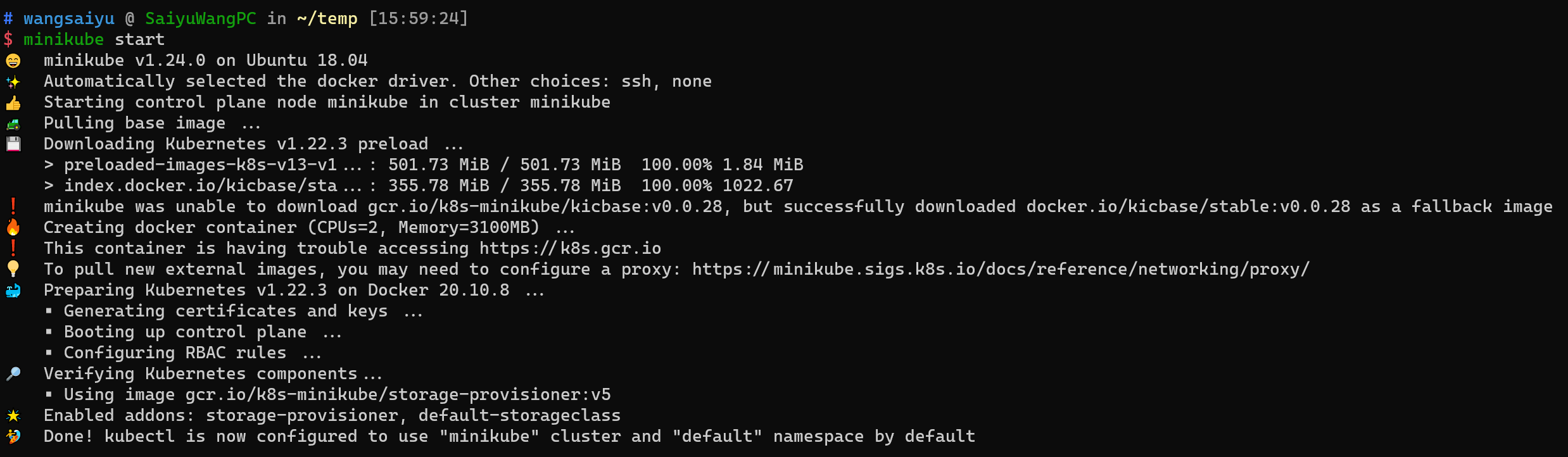

使用minikube start命令，新建一个k8s集群：

需要注意的是，在start集群时需要使用minikube start --cni=flannel，minikube会自动安装flannel插件，这使得pod可以跨节点通信。

安装完成后，minikube会将集群的配置信息放到~/.kube/config中，kubectl可以通过config对集群进行访问和管理，我们使用kubectl查看节点：

# wangsaiyu @ SaiyuWangPC in ~/.kube [16:21:29] C:130
$ kubectl get nodes
NAME       STATUS   ROLES                  AGE   VERSION
minikube   Ready    control-plane,master   11m   v1.22.3

可以看到，当前的集群中存在一个 master节点，master节点对内进行管理、统计，对外和用户交互，根据用户的指令执行操作或是提供信息。除了master节点外，集群还需要worker节点，worker会被master管理，在其调度下，服务会被部署到worker节点中。

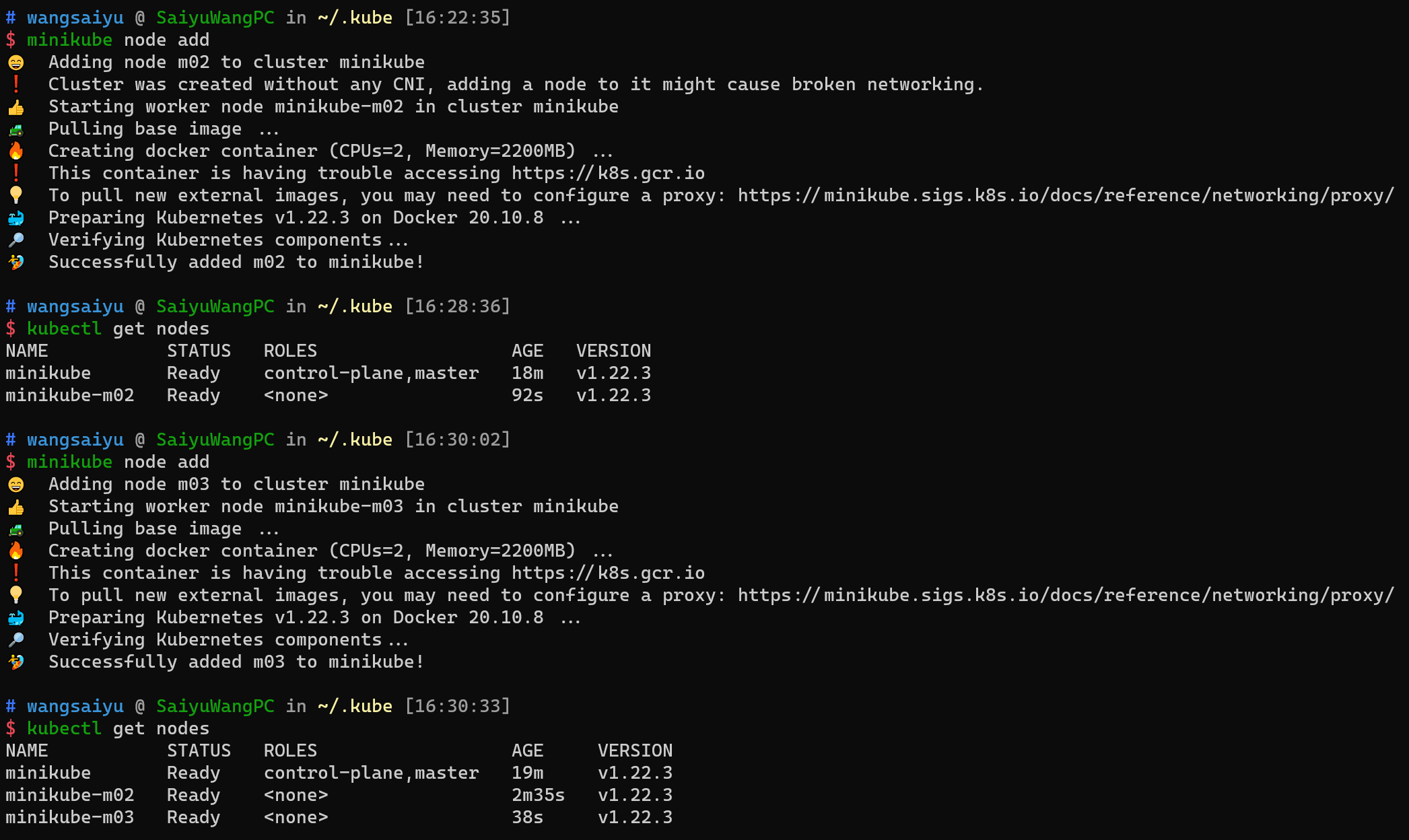

下面我们使用minikube node add指令向集群中添加worker节点：

如上图所示，经过两次node add后，我们的集群中已经有一个master节点和两个worker节点。

将`grpc`服务部署到集群

在这一节中，我们将学习：

k8s集群中服务的组织结构；
如何在k8s集群中部署服务；

k8s还是比较复杂的，在这一节中，只会讲解一小部分相关的概念，以支持

k8s中的组织结构

自下而上观察k8s集群，可以将集群中的容器分为三层：

最底层的是容器container，每个容器就是一个运行中的docker镜像，就像我们上一节中构建出来的一样；
中层的是一个Pod，Pod就像是以往服务中的一台物理机一样，其中可能包含多个container。每个Pod在集群中都拥有独立的IP地址，供其他节点访问；
最上层是Deployment：每一个Deployment下会有多个完全一致的Pod；

可以看作一组Deployment是一组完全相同的Pod的集合（虽然这么说很死板），这往往难以理解，你可以带着疑问继续阅读。

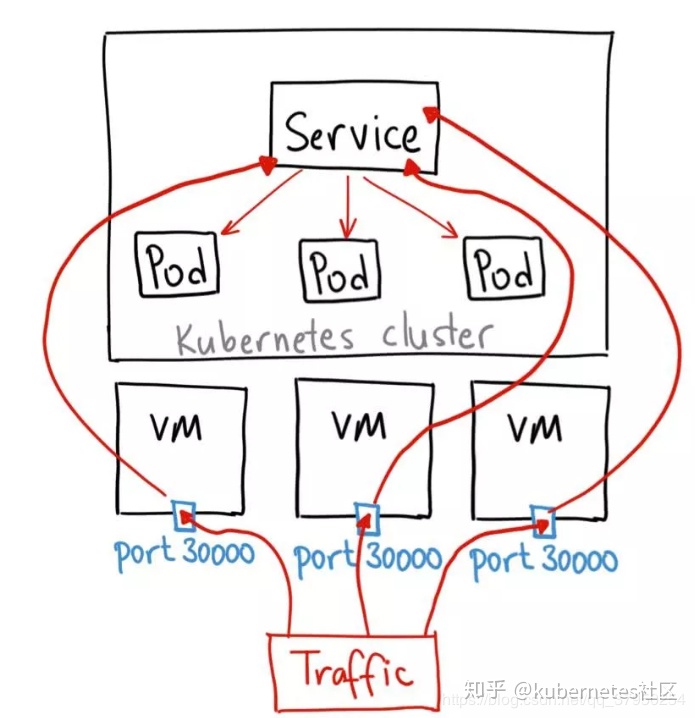

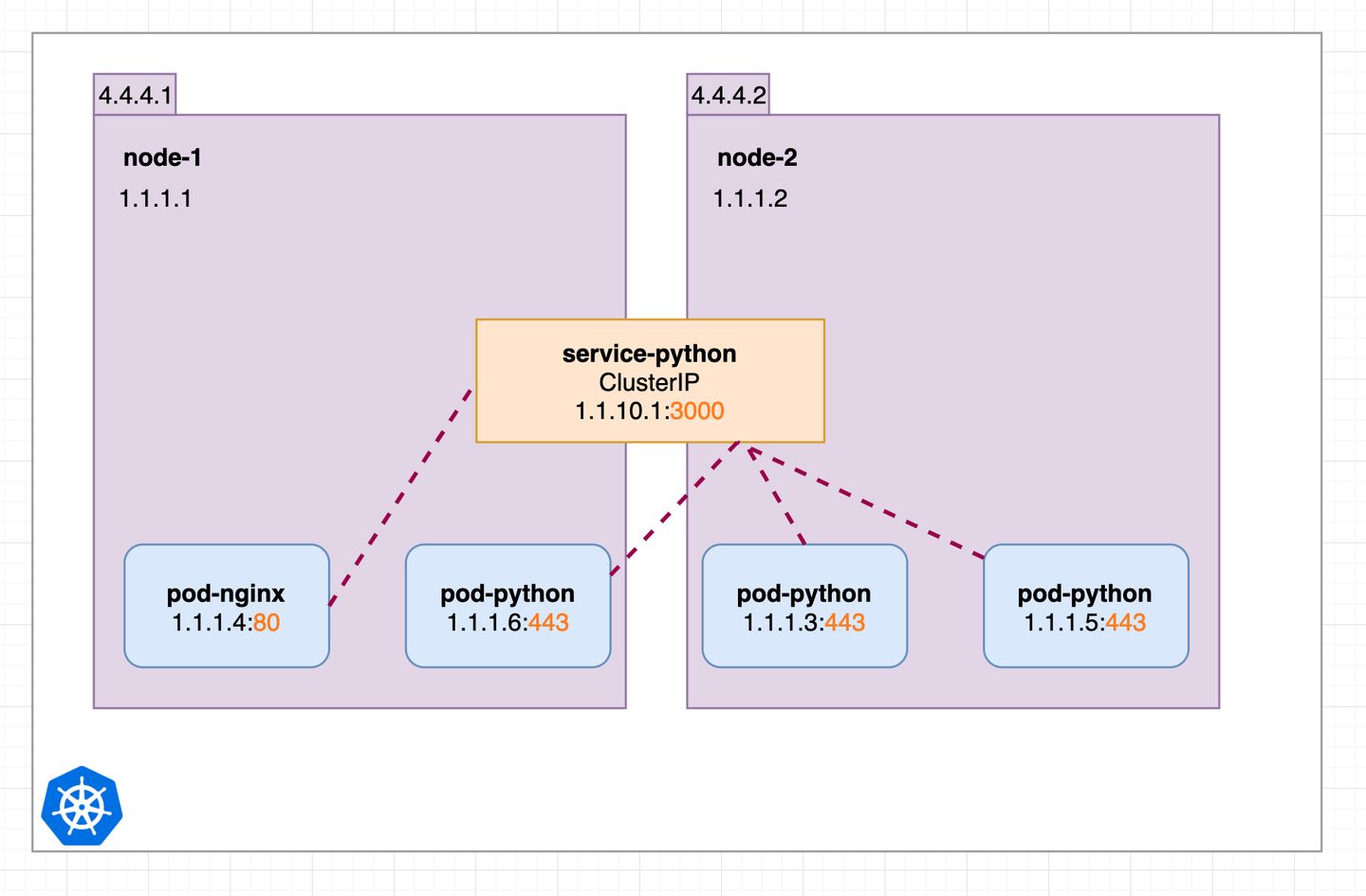

现在，我们可以通过Deployment在集群中批量部署Pod，但是外部用户无法访问具体的服务，于是Service就应运而生。Service对内或对外暴漏一组Pod，来供用户访问。换而言之：k8s中记录了Service和一组Pod的对应关系，在用户用户的视角中，只存在Service的概念，用户通过Service进行访问，k8s分配某一个具体的Pod进行响应。

在这一小节中，我们学习了k8s集群的简单组成，在下一小节中，将学习如何通过Deployment将之前开发的pingpong_service部署到集群中。

通过`Deployment`部署`pingpong_service`并通过`Service`访问

在这一节中，我们先将pingpong_service通过depolyment的形式部署到集群中，再通过service的形式对外暴露。

通过`Deployment`部署`pingpong_service`

k8s中存在着非常多种的对象，为了简化维护过程，k8s创造了一套使用yaml对象描述被管理对象的通用描述方法，你可以在官方文档中查看更多关于配置文件的描述：

新建一个描述文件pingpong_service_deployment.yaml：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: pingpong-service-backend-deployment
spec:
  selector:
    matchLabels:
      app: pingpong-service-backend
  replicas: 3
  template:
    metadata:
      labels:
        app: pingpong-service-backend
    spec:
      containers:
      - name: pingpong-service-backend
        image: pcgvphonebackend/pingpong_service:v1
        ports:
        - containerPort: 23333

这个配置文件描述了一个Deployment对象，其中记录了很多的信息：

metadata元数据，用于记录这个Deployment的名称，以及他的标签、namespace等等信息。在这里只记录了它的名称；
spec字段定义了该Deployment的期望状态，我们拆解来看
- replicas记录该Deployment需要有多少份相同的Pod副本；
- template记录每一个Pod副本的内容，其中：
  - containers以列表的形式记录Pod中的每一个容器；

在完成描述文件后，可以通过kubectl apply来将对象提交到集群：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [22:40:46]
$ kubectl apply -f ./pingpong_service_deployment.yaml
deployment.apps/pingpong-service-backend-deployment created

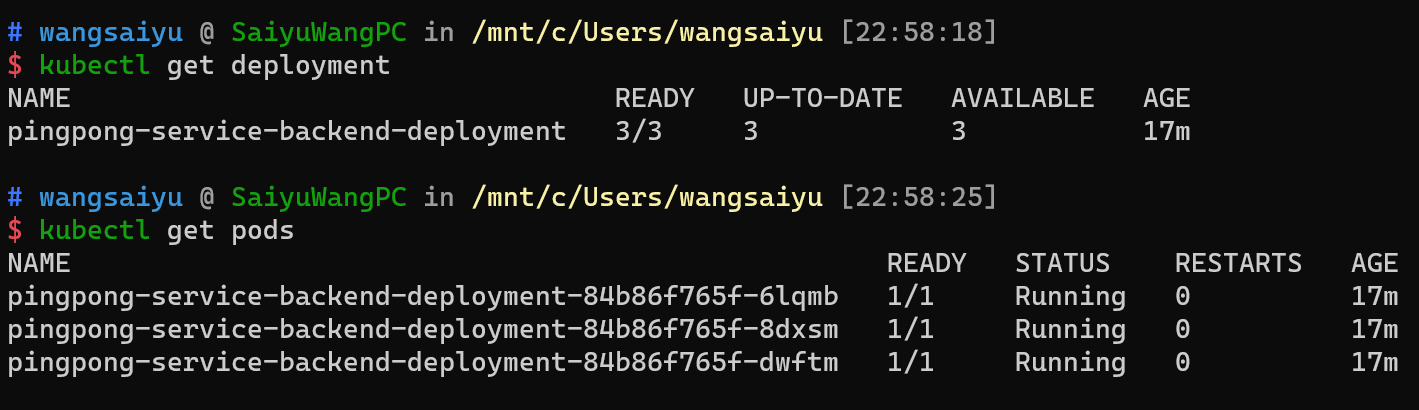

提交成功后，可以通过kubectl get deployment、kubectl get pods来观察部署的情况，部署成功后如图所示：

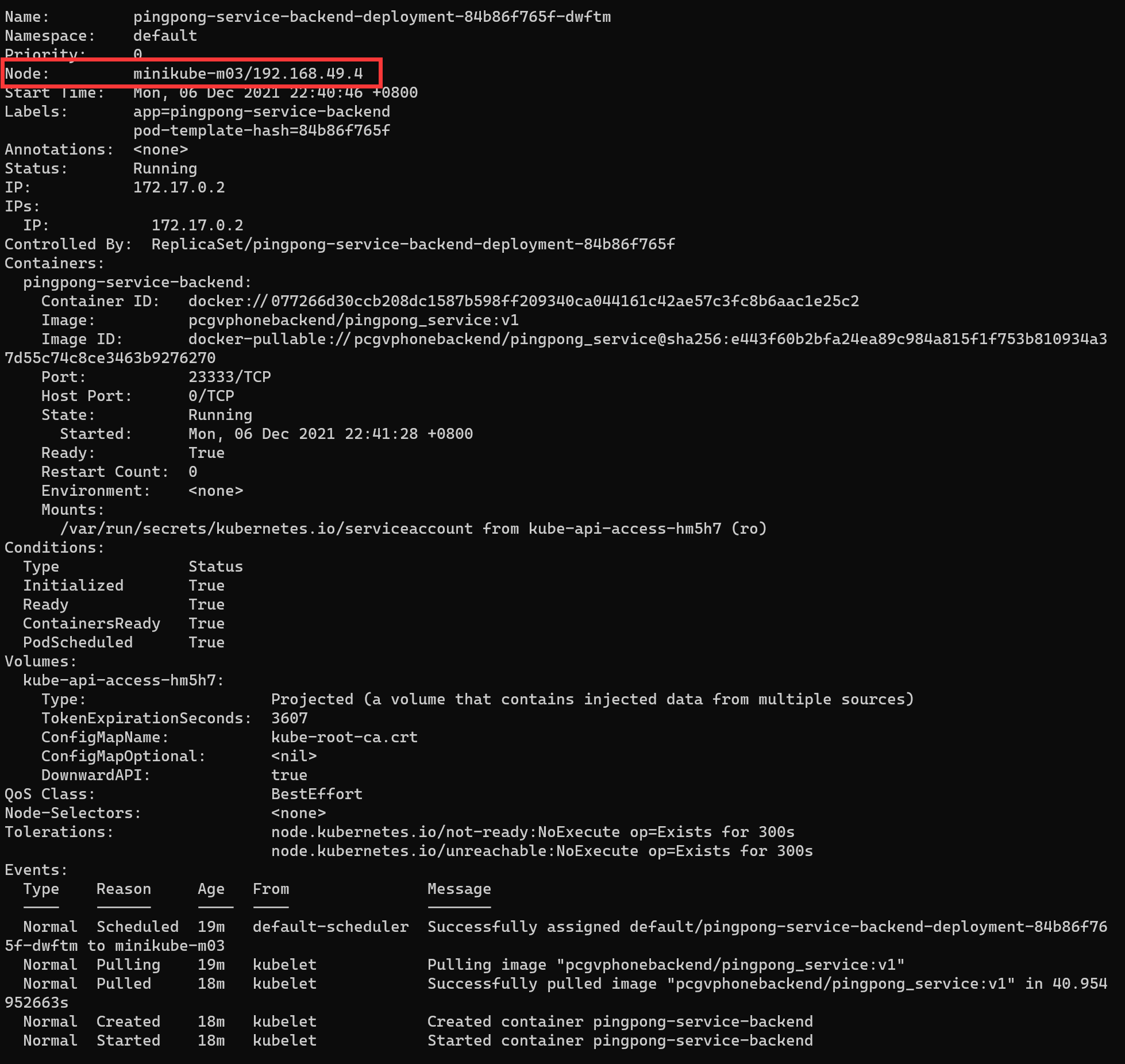

同时，可以通过kubectl describe pods来获取每一个pod的详细信息，以我们的deployment中的pod之一为例：

该命令可以获取到Pod的状态、描述信息，我们也可以发现，服务被部署在minikube-m03上。

经过统计，我们部署的Deployment中，有两个部署在minikue-m03，一个部署在minikube-m02，部署在哪一台机器上完全由k8s决定。当服务宕机或是节点缺失导致Pod副本数量降低时，k8s会自动将重新选择节点部署Pod，直到节点数量达到提交的replicas=3为止。

通过`Service`将`deployment`暴漏给外部用户

在上一节中，我们通过Deployment将服务部署在集群中，但是我们怎么去访问这个服务呢？在这一节中，我们将使用Service来将Deployment暴漏给外部用户进行访问。

与Deployment对象一样，Service对象也可以通过同样的方法进行描述：

新建文件pingpong_service.yaml：

apiVersion: v1
kind: Service
metadata:
  name: pingpong-service-backend-service
  labels:
    app: pingpong-service-backend
spec:
  ports:
  - port: 23333
    targetPort: 23333
    protocol: TCP
  selector:
    app: pingpong-service-backend
  type: NodePort

这个信息非常易懂，我们只讲解下半部分内容：

ports描述需要对外开放的端口，我们的服务在23333上，使用TCP协议；
使用selector选择需要开放的服务，在这里我们使用app: pingpong-service-backend作为选择器，将相应的pod暴漏；
这里的Service存在多种类型，我们选择了NodePort，这种方法会将服务映射到workNode物理机上；

关于NodePort类型的服务，其访问方式如下：

服务打到某一个Node后，Node会将请求转发到Service中的某一个Pod中。

我们使用kubectl apply -f ./pingpong_service.yaml提交修改：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [23:27:12] C:130
$ kubectl apply -f ./pingpong_service.yaml
service/pingpong-service-backend-service created

使用kubectl get service查看效果：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [0:21:32]
$ kubectl get service
NAME                               TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)           AGE
kubernetes                         ClusterIP   10.96.0.1      <none>        443/TCP           8h
pingpong-service-backend-service   NodePort    10.102.10.54   <none>        23333:31485/TCP   59m

其中kubernetes是k8s默认对外提供的服务，pingpong-service-backend-service是我们新建的服务。

使用kubectl describe nodes | grep ip查看各个节点的IP：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [0:35:19]
$ kubectl describe nodes | grep IP
  InternalIP:  192.168.49.2
  InternalIP:  192.168.49.3
  InternalIP:  192.168.49.4

集群中有三个节点，其中master节点的ip为192.168.49.3，剩下两个是worker节点的ip。

我们修改client中目标的ip：

conn, err := grpc.Dial("192.168.49.4:31485", grpc.WithInsecure())
if err != nil {
    log.Fatalf("did not connect: %v", err)
}
defer conn.Close()

重新编译、运行：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [0:39:43] C:130
$ go build -o ./client_exec ./client/main.go && ./client_exec
2021/12/07 00:39:44 send req = message:"ping", get resp = message:"pong", <nil>
2021/12/07 00:39:44 send req = message:"not ping", get resp = <nil>, rpc error: code = Unknown desc = expect message = ping, but get message = not ping

这样就可以通过节点的ip:port访问集群内的服务了。

简单总结

在这一节中，我们将grpc服务的镜像通过k8s deployment的形式进行部署，并通过NodePort service的形式对外开放访问。

但美中不足的是：Nodeport能够将服务暴漏在所有的Node节点上，但是用户应该选择哪一个Node节点呢？这是难以指定的，在此基础上，还需要在集群外添加一Nginx才能够对Node节点进行负载均衡。

除此之外，还有两个重要的任务没有完成：

如何控制服务是否暴漏给集群外访问？
在集群内访问时能否不通过动态的port:ip，而是通过形如rpc.project.service的方式进行访问呢？

在接下来的小节中，我们会一一回答。

区分内部服务与外部服务

在上一节中，我们将pingpong_service以NodePort的服务类型部署到k8s集群中，利用多个副本对外提供服务。但并非所有服务在部署时都想被外部用户访问，因此区分内部服务与外部服务是很有必要的。

我们会将原有的pingpong_service转化为k8s集群中的内部服务，同时继续包装client，将其作为对外的http服务。

将`client`包装为http服务

原有的client会创建一个可以访问pingpong_service的client，并发送两条消息已验证服务的可用性。现在我们希望将client继续封装，将PingPong方法包装成一个HTTP GET请求，这样我们可以在集群外的机器上直接通过curl来检查服务是否可用，我们期望：

用户发送HTTP GET请求到，http://host:port/pingpong?message=xxx；
封装后的client发送PingPongRequest到pingpong_service，其中message=xxx；
封装后的client接收pingpong_service的resposne，并以HTTP Response的形式返回给用户；

修改可以分为两部分讨论：

对外http服务：需要使用go原生的http框架对外提供服务，为此需要实现其http.HandleFunc；
对内由于集群内的Pod地址不固定，因此希望通过服务名称进行访问；

根据以上需求，修改client/main.go：

package main

import (
	"log"
	"net/http"
	"pingpong/protobuf"

	"google.golang.org/grpc"
)

var serviceLocation = "pingpong-service-backend-service:23333"

func handlePingPong(rw http.ResponseWriter, r *http.Request) {
	conn, err := grpc.Dial(serviceLocation, grpc.WithInsecure())
	if err != nil {
		rw.WriteHeader(http.StatusInternalServerError)
		return
	}
	defer conn.Close()

	message := r.URL.Query().Get("message")
	client := protobuf.NewOpsClient(conn)

	resp, err := client.PingPong(r.Context(), &protobuf.PingPongRequest{Message: message})
	if err != nil {
		rw.Write([]byte(err.Error()))
		return
	}

	rw.Write([]byte(resp.GetMessage()))
}

func main() {
	http.Handle("/pingpong", http.HandlerFunc(handlePingPong))

	if err := http.ListenAndServe("0.0.0.0:8080", nil); err != nil {
		log.Println(err.Error())
	}
}

在这个client中，我们将原有创建client、发送msg的逻辑封装到handlePingPong函数中，handlePingPong实现了go语言中通用的http请求处理函数。它接收http.Request，并将响应的结果写入rw http.ResponseWriter，该函数return后，go http框架会进行后续处理。在这里，收到请求后：

首先利用serviceLocation创建client；
再通过r.URL.Query()提取出请求URL中的query部分，从其中获取message参数；
最终将消息发送，无论收到什么，都将以字符串的形式返回；

完成http请求处理函数后，使用http.Handle方法，将该函数注册到/pingpong路径下，最终使用http.ListenAndServe("0.0.0.0:8080", nil)方法，指定监听机器的8080端口提供服务。

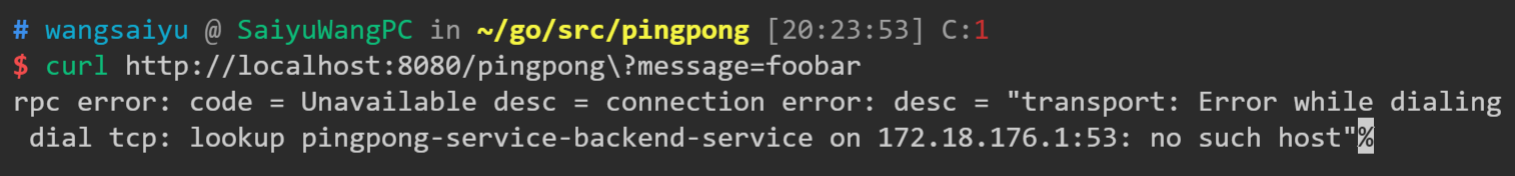

到此为止，client服务的包装已经完成，可以在本地运行该服务，并通过curl工具访问，访问结果如下图所示：

原因非常明显，是因为pingpong-service-backend-service这个域名不存在，这个问题需要在集群中解决。

我们将被包装后的client称为pingpong_client_server。

将`pingpong_client_server`包装为镜像并发布到`k8s`

这一节是纯流水账，自己能完成就不需要看。

修改`dockerfile`并编译镜像

修改dockerfile：

FROM golang:1.16 as builder

WORKDIR /go/src/pingpong
COPY . .

RUN go env -w GO111MODULE=on && \
    go env -w GOPROXY=https://goproxy.io && \
    go build -tags netgo -o pingpong_client_service ./client/main.go

FROM busybox

COPY --from=builder /go/src/pingpong/pingpong_client_service /pingpong_client_service

EXPOSE 8080
ENTRYPOINT [ "/pingpong_client_service" ]

编译docker镜像：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [20:27:38] C:130
$ docker build -t pcgvphonebackend/pingpong_client_service:v1 .

推送docker镜像到dockerhub：

# wangsaiyu @ SaiyuWangPC in ~/go/src/pingpong [20:28:48]
$ docker push pcgvphonebackend/pingpong_client_service:v1

将`pingpong_client_service`发布为对外服务

这一过程与之前的pingpong_service完全相同：

deployment描述文件pingpong_client_service_deployment.yaml：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: pingpong-client-service-deployment
spec:
  selector:
    matchLabels:
      app: pingpong-client-service
  replicas: 3
  template:
    metadata:
      labels:
        app: pingpong-client-service
    spec:
      containers:
      - name: pingpong-client-service
        image: pcgvphonebackend/pingpong_client_service:v1
        ports:
        - containerPort: 8080

使用kubectl apply -f ./pingpong_client_service_deployment.yaml将应用变更，并使用kubectl get pods观察部署情况，等待全部部署完成：

# ubuntu @ VM-0-10-ubuntu in ~ [17:12:59]
$ kubectl get pods
NAME                                                  READY   STATUS    RESTARTS   AGE
flask-pod                                             1/1     Running   0          16h
pingpong-client-service-deployment-6b97ccd969-6rg5p   1/1     Running   0          16h
pingpong-client-service-deployment-6b97ccd969-dqhxz   1/1     Running   0          16h
pingpong-client-service-deployment-6b97ccd969-ld4sb   1/1     Running   0          16h
pingpong-service-backend-service-84b86f765f-chxjz     1/1     Running   0          16h
pingpong-service-backend-service-84b86f765f-cr4tq     1/1     Running   0          16h
pingpong-service-backend-service-84b86f765f-gpjxt     1/1     Running   0          16h

最后，我们需要创建Service将Deployment暴漏给外部访问，因此还是选择NodePort形式，但这一次我们直接借助kubectl工具完成这一过程：

# ubuntu @ VM-0-10-ubuntu in ~/k8s [17:16:07]
$ kubectl expose --type='NodePort' deployment/pingpong-client-service-deployment
service/pingpong-client-service-deployment exposed

# ubuntu @ VM-0-10-ubuntu in ~/k8s [17:16:37]
$ kubectl get svc
NAME                                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)           AGE
kubernetes                           ClusterIP   10.96.0.1       <none>        443/TCP           17h
pingpong-client-service-deployment   NodePort    10.104.99.251   <none>        8080:31598/TCP    3s
pingpong-service-backend-service     NodePort    10.109.59.76    <none>        23333:32303/TCP   42s

这里直接使用了kubectl expose命令，将deployment/pingpong-client-service-deployment以服务的形式暴漏，并指定了NodePort类型。

部署完成后，需要使用curl试一试跑步跑得通：

# ubuntu @ VM-0-10-ubuntu in ~/k8s [17:16:42]
$ kubectl describe nodes | grep IP
  InternalIP:  192.168.49.2
  InternalIP:  192.168.49.3
  InternalIP:  192.168.49.4

这里我们访问192.168.49.3这一Node节点的31598端口，就可以访问到pingpong-client-service：

# ubuntu @ VM-0-10-ubuntu in ~/k8s [17:16:57]
$ curl 192.168.49.3:31598/pingpong\?message=ping
pong

到此为止，我们将pingpong_client_service以NodePort的形式部署并供外部访问，在发送curl 192.168.49.3:31598/pingpong\?message=ping请求到达pingpong_client_service服务后，pingpong_service通过"pingpong-service-backend-service:23333"访问到pingpong-service完成调用。

但美中不足的是，pingpong-service仍然以NodePort形式提供服务，这代表外部用户仍然能够直接访问pingpong-service，这不符合我们的期望。

使用`ClusterIP`形式限制外部用户访问`pingpong-service`

这一小节中，我们将介绍如何将服务隔离，仅供集群内部访问。

k8s提供了多种Service类别，上一节中使用的NodePort形式，可以将服务映射到物理机端口上，供外部用户访问。在这一节中，我们将学习ClusterIP类型服务，首先将原有的服务删除，并重建一个ClusterIP类型服务：

# ubuntu @ VM-0-10-ubuntu in ~ [17:44:16]
$ kubectl delete svc pingpong-service-backend-service
service "pingpong-service-backend-service" deleted

# ubuntu @ VM-0-10-ubuntu in ~ [17:44:32]
$ kubectl expose deployment/pingpong-service-backend-service
service/pingpong-service-backend-service exposed

# ubuntu @ VM-0-10-ubuntu in ~ [17:44:57] C:1
$ kubectl get svc
NAME                                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
kubernetes                           ClusterIP   10.96.0.1       <none>        443/TCP          17h
pingpong-client-service-deployment   NodePort    10.104.99.251   <none>        8080:31598/TCP   28m
pingpong-service-backend-service     ClusterIP   10.96.152.213   <none>        23333/TCP        7s

现在我们建立起了ClusterIP类型的pingpong-service-backend-service ，对于该服务，k8s为其分配了一个ClusterIP，集群内的节点可以使用ClusterIP访问该服务，其原理如下：

当pod-nginx需要访问pod-python时，会使用service-python的clusterIP进行访问，该IP是集群中的虚拟IP，在iptable模式下，kube-proxy会将ClusterIP到PodIP的映射关系记录到节点的iptable中，这样在请求时，会在本地将IP地址进行转换，ClusterIP会被随机转换为一个PodIP进行访问。换而言之，节点在通过CluserIP访问一个服务时，实质上是访问了服务背后的一个Pod。

回忆一下pingpong_client_service的源码，是通过服务名称进行访问的，这是因为k8s中存在一coreDNS服务，专门将serviceName解析到cluserIP。

到此为止，我们已经将pingpong-service转化为k8s集群内的内部服务，我们已经完成了一个简单集群的构建。

Contents

简易微服务集群搭建指南

简易微服务集群搭建指南

完成一个简单的grpc服务并在本机运行

grpc安装

grpc创建简单服务并在本地运行

项目结构

protobuf的定义与中间代码的生成

实现service

实现client

编译并运行服务端与客户端

简单总结

将grpc服务打包为镜像并发布到DockerHub

编写Dockerfile

编译容器并在本地运行

将容器推送到DockerHub

简单总结

k8s集群搭建

安装kubectl

安装minikube并搭建集群

将grpc服务部署到集群

k8s中的组织结构

通过Deployment部署pingpong_service并通过Service访问

通过Deployment部署pingpong_service

通过Service将deployment暴漏给外部用户

简单总结

区分内部服务与外部服务

将client包装为http服务

将pingpong_client_server包装为镜像并发布到k8s

修改dockerfile并编译镜像

将pingpong_client_service发布为对外服务

使用ClusterIP形式限制外部用户访问pingpong-service

完成一个简单的`grpc`服务并在本机运行

`grpc`安装

`grpc`创建简单服务并在本地运行

`protobuf`的定义与中间代码的生成

实现`service`

实现`client`

将`grpc`服务打包为镜像并发布到`DockerHub`

编写`Dockerfile`

将容器推送到`DockerHub`

安装`kubectl`

安装`minikube`并搭建集群

将`grpc`服务部署到集群

通过`Deployment`部署`pingpong_service`并通过`Service`访问

通过`Deployment`部署`pingpong_service`

通过`Service`将`deployment`暴漏给外部用户

将`client`包装为http服务

将`pingpong_client_server`包装为镜像并发布到`k8s`

修改`dockerfile`并编译镜像

将`pingpong_client_service`发布为对外服务

使用`ClusterIP`形式限制外部用户访问`pingpong-service`
